工作原理
三次元旋振筛，由直立式电机作激振源，电机上端安装偏心重锤（基准块），下端安装可调节偏心块，如下图所示，当两侧偏心块向中间合拢，振幅变小；当偏心块向两侧分离，振幅变大。通过调节偏心块的位置将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，通过调整下端两偏心块的夹角大小来控制振幅，把这个运动传递给筛面调节下端偏心块的相位角，可以改变物料在筛面上的运动轨迹。
外观结构
动画演示

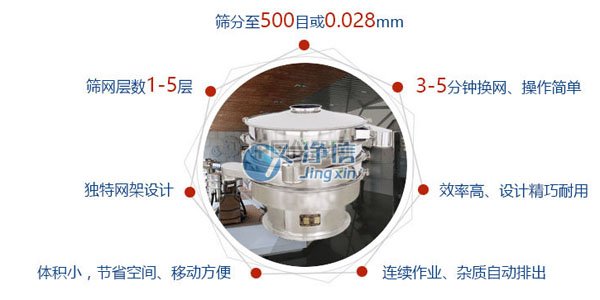

三次元旋振筛特点
1.筛分过程全封闭，粉末不飞扬、液体不泄露、改善生产环境，筛分细可达500目（28微米）过滤细可达5微米。
2.独特网架设计（子母式）、筛网使用长久、换网方便、仅需3-5分钟、操作简单、清洗方便。
3.杂质、粗料自动排出，可以连续作业。
4.效率高、设计精巧耐用，任何粉类、粘液均可筛分
5.筛机高可以达到五层，建议使用三层。
适用行业
化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
公害处理：废油、废水、染整废水、助剂、活性碳等。
医药行业： 中西药粉、中药药液、工业药液、工业药品、医药中间体、纤维素等
陶瓷：泥浆、釉料、陶瓷原料
三次元振动筛性能参数
|
筛分物料 |
材质比重 |
筛网规格 |
筛框面积 |
干湿程度 |
筛分重量（Kg) |
|
电玉粉 |
0.8 |
40-80 |
1500-2s |
干 |
2000Kg/h |
|
高岭土 |
0.4 |
100 |
1000-1s |
干 |
200Kg/h |
|
研磨粉料 |
1.5 |
40,60,200 |
1000-3s |
干式 |
1000Kg/h |
|
口服液 |
1 |
250 |
1000-1s |
湿 |
2000L/h |
|
黑米 |
10.16 |
8,10,14,16 |
800-2s |
颗粒 |
500L/h |
|
油漆 |
1.1-1.2 |
325 |
450-1s |
液式 |
1200L/h |
|
碳化硅 |
1.7 |
325 |
1000-1s |
干 |
170Kg/h |
|
叶绿素 |
0.4 |
48,200 |
800-2s |
干 |
100Kg/h |
|
中药液 |
1 |
180目 |
800-1s |
湿 |
1550L/h |
|
西药粉 |
0.6 |
18,400 |
1200-2s |
干 |
400Kg/h |
|
医药中间体 |
0.6 |
120 |
800-2s |
干 |
150Kg/h |
|
镁 |
1.74 |
240,400 |
1000-2s |
干粉式 |
80Kg/h |
三次元振动筛技术参数
|
设备型号 |
电机功率（KW） |
筛面直径(mm) |
外形尺寸 (mm) |
筛网层数 |
有效直径(mm) |
有效筛分面积 (㎡) |
|
JXSF-T600A |
0.55 |
560 |
760*760*635 |
1 |
530 |
0.2206 |
|
JXSF-T600B |
760*760*740 |
2 |
|
JXSF-T600C |
760*760*845 |
3 |
|
JXSF-T800A |
0.75 |
760 |
1000*100*770 |
1 |
730 |
0.4185 |
|
JXSF-T800B |
1000*100*910 |
2 |
|
JXSF-T800C |
1000*100*1050 |
3 |
|
JXSF-T1000A |
1.1 |
935 |
1200*1200*890 |
1 |
925 |
0.5945 |
|
JXSF-T1000B |
1200*1200*1030 |
2 |
|
JXSF-T1000C |
1200*1200*1170 |
3 |
|
JXSF-T1200A |
1.5 |
1130 |
1528*1528*945 |
1 |
1100 |
0.8892 |
|
JXSF-T1200B |
1528*1528*1005 |
2 |
|
JXSF-T1200C |
1528*1528*1165 |
3 |
|
JXSF-T1500A |
1.75 |
1430 |
1758*1758*1120 |
1 |
1400 |
1.4741 |
|
JXSF-T1500B |
1758*1758*1310 |
2 |
|
JXSF-T1500C |
1758*1758*1500 |
3 |
|
JXSF-T1800A |
2.2 |
1730 |
2137*2137*1265 |
1 |
1700 |
2.2698 |
|
JXSF-T1800B |
2137*2137*1455 |
2 |
|
JXSF-T1800C |
2137*2137*1645 |
3 |
三次元旋振筛日常维护
1、旋振筛需要定期检查筛网的表面是否有破损，如果有破损需要及时更换，以免造成产品的筛分不合格；
2、旋振筛要检查弹簧部件是否有松动，如果有松动需要用扳手上紧，以达到较好的筛分效果；
3、检查旋振筛的筛框的V型圈是否有破损，如果有破损需要及时修补，防止物料泄露；
4、检查旋振筛的电机，定期从黄油嘴处加注黄油。
常见堵网原因及解决方法
1、筛分时产生静电出现堵网问题，对于该问题我们可以选择特殊的超声波清网装置；
2、含水量过高出现堵网问题，当物料含水量大于5%是应对其进行干燥处理，如无条件可对筛网、筛孔进行选择；
3、不规则物料较多会引起堵网问题，对于该问题可以对物料进行破碎后再进行筛分工作或使用针对性的设备进行分级；
4、筛网丝经过粗也会引起堵网问题，所以在选购时请选择正规筛网供应商。
产品配置有多种参数规格可选，欢迎详询。
