产品介绍：
TS系列四罐高能行星式球磨机可以干磨、湿磨、真空磨，是混合、细磨、小样制备、纳米材料分散、新产品研制和小批量生产高新技术材料的必备装置。 TJ系列四罐高能行星式球磨机用于高等与专科院校、科研单位及企业实验室快速分批将研究试样研磨到胶状细度（可达0.1μm），并进行混合、匀化和分散。广泛应用于地矿、土壤、冶金、电子、电力、材料、化轻、医药、美容、环保、陶瓷、玻璃、核研究等科研和产业部门。
工作原理：
在同一太阳轮上装有四个行星轮，行星轮上装有球磨罐，当转盘转动时，球磨罐绕太阳轮轴转动，作行星式运动。因为几何学和传动比率的设计，研磨球就能够按照轨迹进行运动。研磨球沿着研磨罐内壁进行运动，直到某种特殊条件下，研磨球突然脱离这种运动状态。穿过研磨球，样品和研磨球冲到反方向的罐壁上。冲击过程中产生的能量是普通球磨机的几倍。结果产生的研磨效果和极短的研磨时间。该产品可干、湿两种方法研磨和混合粒度不同、材料各异的产品，研磨产品出粒度可至0.1微米（即1.0×10-4mm）
性能优点：
◆主皮带松紧度可调，长期使用也不易打滑，大大延长了使用寿命。
◆外观独创箱体翻盖（或开门式），操作简便，罩上带安全开关，安全可靠。
◆结构紧凑，造型美观，不失稳定，真正实现了整机完全一体化。
◆ 仪器底部为钢板支撑体，加强了仪器的稳定性，避免研磨过程中仪器“跑偏”
◆采用涨紧轮皮带传动，将噪音和磨损都降到极小，且在操作和运行过程中不会出现齿轮断裂与损坏现象，极大地延长了使用寿命。
◆ 变频器安装在可拆卸的板上，方便检查维修
◆ 太阳轮和行星轮中心孔距9-13cm出厂可调
主要技术参数：
|
应用 |
粉碎、混合、均化、纳米研磨，机械合金 |
|
应用领域 |
电子材料、土壤、航空材料、电池、陶瓷、生物、地质矿产、冶金 |
|

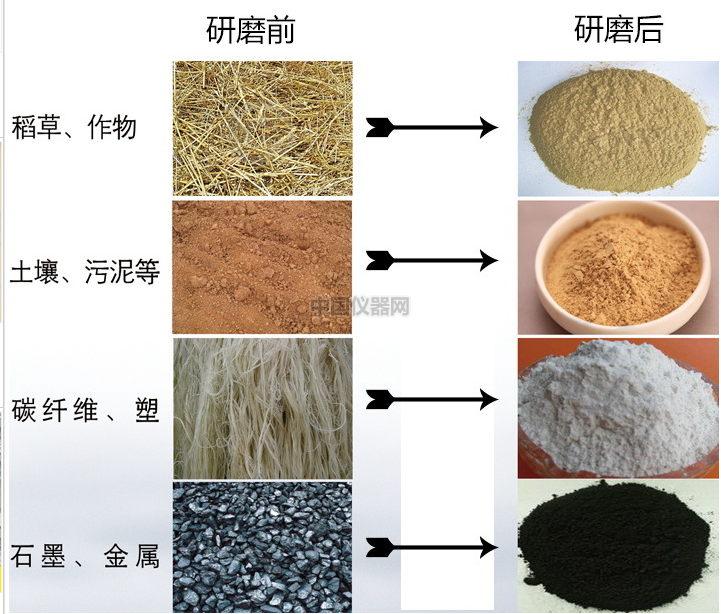

样品特征 |
软性的, 硬的, 脆性的, 纤维性的 - 干的或湿的 |
|
工作原理： |
撞击力，摩擦力 |
|
进样尺寸 |
< 10 mm |
|
出料粒度 * |
约0.1微米 |
|
研磨平台数 |
4 / 2 |
|
转速比设定 |
1:-2.2 （可根据要求设计） |
|
太阳轮转速 |
30 -400 转/分钟 |
|
有效太阳轮直径 |
360mm |
|
研磨套件材料 |
硬质刚, 不锈钢, 碳化钨, 玛瑙, 刚玉, 氧化锆、氮化硅、聚酯 |
|
研磨罐尺寸 |
12 ml - 500 ml |
|
可定制尺寸 |
4-25L（可根据要求设计） |
|
粉碎时间设定 |
小时：0-99, 分钟：0~59 |
|
间歇驱动 |
可以，反向转动 |
|
驱动功率 |
1.5 kW |
操作方法：
1、球磨罐：通常四个球磨罐重量（罐+配球+试样+辅料）应基本一致，以保持运转平稳，减小振动引起噪声，延长设备使用寿命。若样品不足，对称使用（只装两个罐）也可。
2、试样：试样直径通常为1毫米以下，固体颗粒一般不超过3毫米，土壤允许10毫米。
3、装料：装料容积（试样+配球+辅料）为球磨罐容积的三分之二，余下的三分之一作为运转空间。
4、转速：为了获取好的效果，转速、球磨时间、配球（大、小球合理搭配）及试样大小、多少和添加辅料等参数要选择恰当。转速高，效率不一定高。开始研磨时，转速可高一些（起砸碎样品的作用），研磨一段时间后（一般不超过2分钟），转速可降低一些，这样球磨效率更高。球磨效率高低决定于配球（大、小、多、少），试样性质及颗粒大小、重量、转速、运行方式是否搭配得当。为提高研磨效率与延长球磨机使用寿命，不需要也不应该将转速调得太高。
|
型号 |
规格 |
可配球磨罐 |
备注
|
|
规格（ml） |
数量（只） |
|
TS-0.4L |
0.4L |
50-100 |
4 |
可配50ml真空球磨罐 |
|
TS-1L |
1L |
50-250 |
4 |
可配50-100ml真空球磨罐 |
|
TS-2L |
2L |
50-500 |
4 |
可配50-250ml真空球磨罐 |
|
TS-4L |
4L |
50-1000 |
4 |
可配100-500ml真空球磨罐 |
|
TS-8L |
8L |
500-2000 |
4 |
可配250-1000ml真空球磨罐 |
|
TS-12L |
12L |
1000-3000 |
4 |
可配500-2000ml真空球磨罐 |
|
TS-16L |
16L |
1000-4000 |
4 |
可配500-3000ml真空球磨罐 |
|
TS-20L |
20L |
1000-5000 |
4 |
可配1000-4000ml真空球磨罐 |
|
TS-40L |
40L |
4000-10000 |
4 |
可配3000-9000ml真空球磨罐 |
|
TS-60L |
60L |
6000-15000 |
4 |
可配5000-13000ml真空球磨罐 |
|
TS-100L |
100L |
10000-25000 |
4 |
可配9000-20000ml真空球磨罐 |
|
型号 |
电源 |
电机功率KW |
变频器功率KW |
连续运转定时间（小时） |
正反向交替运转周期选择（min） |
转速r/min |
噪声≤db（A） |
|
|
|
|
|
|
|
公转(可调) |
自转(可调) |
|
|
TS-0.4L |
220V 50HZ |
0.55 |
0.55 |
1-9999 |
1-9999 |
30-450 |
60-900 |
《60db |
|
TS-1L |
220V 50HZ |
0.75 |
0.55 |
1-9999 |
1-9999 |
30-400 |
60-800 |
《60db |
|
TS-2L |
220V 50HZ |
1.1 |
0.75 |
1-9999 |
1-9999 |
30-400 |
60-800 |
《60db |
|
TS-4L |
220V 50HZ |
1.1 |
0.75 |
1-9999 |
1-9999 |
30-400 |
60-800 |
《60db |
|
TS-8L |
220V 50HZ |
1.5 |
1.5 |
1-9999 |
1-9999 |
30-280 |
60-560 |
《60db |
|
TS-12L |
380V 50HZ |
1.5 |
2.2 |
1-9999 |
1-9999 |
30-260 |
60-520 |
《60db |
|
TS-16L |
380V 50HZ |
2.2 |
2.2 |
1-9999 |
1-9999 |
30-260 |
60-520 |
《60db |
|
TS-20L |
380V 50HZ |
3.0 |
4 |
1-9999 |
1-9999 |
30-230 |
60-460 |
《60db |
|
TS-40L |
380V 50HZ |
3.0 |
4 |
1-9999 |
1-9999 |
30-180 |
60-360 |
《70db |
|
TS-60L |
380V 50HZ |
4.0 |
5.5 |
1-9999 |
1-9999 |
30-170 |
60-340 |
《70db |
|
TS-100L |
380V 50HZ |
7.0 |
7.5 |
1-9999 |
1-9999 |
30-160 |
60-320 |
《70db |
